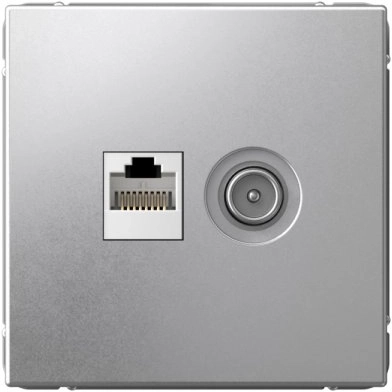

Розетка RJ45+TV предназначена для подключения устройств, работающих в различных системах передачи информации в аудио | видео | теле- и компьютерных сетях, при внутренней установке в жилых, общественных и промышленных помещениях.Дополнительные характеристики:Номинальное напряжение (компьютер) - 60 В.Область применения - источник питания.Комплектация изделия - механизм в сборе.Количество разъемов (гнезда) - 2.Категория - 5E.Калибр кабеля по AWG - 22-24.Контактные зажимы - для проводов с диаметром токопроводящих жил от 0.4 до 0.8 мм.Климатическое исполнение - УХЛ4.Монтаж розетки RJ45:Снять крышку путём отжатия лезвием отвертки, вставленной в паз нижней или верхней стенки накладки.Снять разъем с основания путем отжатия фиксирующей защелки.Зачистить кабель, удалив внешнюю изоляцию на 50 мм, освободить провода.Разместить провода согласно таблице подсоединения компьютерных разъемов.Внимание: не рекомендуется расплетать витую пару более чем на 13 мм.Закрепить провода пластиковым зажимом (зажимами).При необходимости обрезать концы проводов, выступающие за габариты пластикового зажима.Установить разъем в основание путем защелкивания фиксирующей защелки.Монтаж розетки TV:Подготовка кабеляПри использовании коаксиального кабеля с центральным проводом следует снять изоляцию на конце кабеля в соответствии с рисунком.Для кабеля диаметром менее 7 мм – выверуть экранирующую фольгу поверх оплётки.Для кабеля диаметром более 7 мм – не выворачивать экранирующую фольгу.Установка розетки:Вставить центральный провод в механизм и закрепить винтом.Прижать пластиной экранирующую фольгу и закрепить винтом.Закрепить механизм в монтажной коробке с помощью винтов или лапок.Установить рамку, крышку
